Jaki jest moduł ścinania płyty warstwowej eps?

Moduł ścinania, znany również jako moduł sztywności, jest podstawową właściwością materiału opisującą odporność materiału na odkształcenia ścinające. W kontekście płyty warstwowej EPS (styropianu) zrozumienie modułu sprężystości na ścinanie ma kluczowe znaczenie dla oceny jej właściwości konstrukcyjnych i przydatności do różnych zastosowań. Jako dostawca płyt warstwowych EPS często jestem pytany o moduł sprężystości tych płyt i jego konsekwencje. W tym poście na blogu zagłębię się w koncepcję modułu sprężystości przy ścinaniu, wyjaśnię jego związek z płytami warstwowymi EPS i omówię jego znaczenie w inżynierii i budownictwie.

Zrozumienie modułu ścinania

Zanim zagłębimy się w specyfikę płyt warstwowych EPS, najpierw zrozummy, czym jest moduł sprężystości na ścinanie. Kiedy siła jest przykładana równolegle do powierzchni materiału, powoduje to odkształcenie materiału w wyniku przesuwania lub ścinania. Moduł ścinania (G) definiuje się jako stosunek naprężenia ścinającego (τ) do odkształcenia ścinającego (γ) w zakresie sprężystości materiału. Matematycznie można to wyrazić jako:

[ G = \frac{\tau}{\gamma} ]

Naprężenie ścinające (τ) to siła na jednostkę powierzchni przyłożona równolegle do powierzchni materiału, natomiast odkształcenie ścinające (γ) to odkształcenie kątowe lub zmiana kształtu materiału w wyniku przyłożonego naprężenia ścinającego. Moduł ścinania jest miarą sztywności materiału na ścinanie i jest zwykle wyrażany w jednostkach ciśnienia, takich jak paskale (Pa) lub megapaskale (MPa).

Moduł ścinania płyt warstwowych EPS

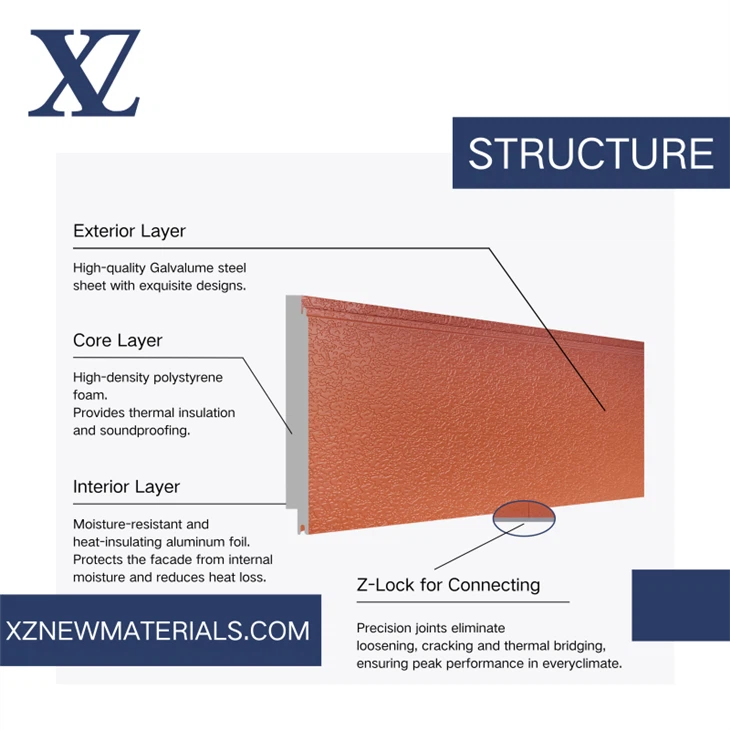

Płyty warstwowe EPS składają się z warstwy rdzenia ze spienionej pianki polistyrenowej umieszczonej pomiędzy dwiema zewnętrznymi warstwami materiałów okładzinowych, takich jak metal, włókno szklane lub sklejka. Moduł sprężystości płyty warstwowej EPS zależy od kilku czynników, w tym właściwości materiału rdzenia, materiałów okładzinowych i wiązania między warstwami.

Materiał rdzenia EPS ma stosunkowo niski moduł ścinania w porównaniu do materiałów okładzinowych. Styropian jest lekkim i elastycznym materiałem o strukturze komórkowej, która pozwala mu łatwo odkształcać się pod wpływem naprężeń ścinających. Moduł ścinania pianki EPS zazwyczaj mieści się w zakresie od 1 do 10 MPa, w zależności od gęstości i składu pianki.

Z drugiej strony materiały okładzinowe mają znacznie wyższy moduł sprężystości przy ścinaniu. Na przykład okładziny metalowe mogą mieć moduł ścinania w zakresie od 20 do 80 GPa, podczas gdy okładziny z włókna szklanego mogą mieć moduł ścinania od 10 do 30 GPa. Wysoki moduł ścinania materiałów okładzinowych zapewnia panelowi dodatkową sztywność i wytrzymałość, pomagając przeciwstawić się odkształceniom ścinającym.

Wiązanie pomiędzy rdzeniem a materiałami okładzinowymi również odgrywa kluczową rolę w określaniu modułu sprężystości płyty warstwowej na ścinanie. Silne wiązanie zapewnia efektywne przenoszenie sił ścinających pomiędzy warstwami, dzięki czemu panel może pełnić funkcję konstrukcji kompozytowej. Jeśli wiązanie jest słabe lub nie, w panelu może wystąpić rozwarstwienie lub rozdzielenie warstw, co może znacznie zmniejszyć jego moduł ścinania i właściwości strukturalne.

Znaczenie modułu ścinania w inżynierii i budownictwie

Moduł sprężystości płyty warstwowej EPS jest ważnym parametrem w inżynierii i budownictwie, ponieważ wpływa na zdolność panelu do wytrzymywania sił ścinających i utrzymania integralności strukturalnej. Oto kilka kluczowych zastosowań, w których moduł sprężystości płyt warstwowych EPS ma kluczowe znaczenie:

Projekt konstrukcyjny

W projektowaniu konstrukcyjnym moduł ścinania służy do obliczania wytrzymałości na ścinanie i ugięcia panelu pod obciążeniem. Inżynierowie wykorzystują te informacje do określenia odpowiedniej grubości paneli, odstępów i warunków podparcia, aby upewnić się, że konstrukcja może bezpiecznie wytrzymać oczekiwane siły ścinające. Przykładowo w budynku o dużej rozpiętości moduł wytrzymałości na ścinanie płyt warstwowych EPS zastosowanych w systemie dachowym lub ściennym musi być wystarczający, aby zapobiec nadmiernym ugięciom i zapewnić stabilność konstrukcji.

Odporność sejsmiczna

W regionach narażonych na trzęsienia ziemi moduł sprężystości płyt warstwowych EPS ma kluczowe znaczenie dla zapewnienia odporności sejsmicznej budynku. Podczas trzęsienia ziemi na budynek działają poziome siły ścinające, które mogą powodować kołysanie się i deformację konstrukcji. Płyty warstwowe EPS o wysokim module sprężystości mogą pomóc rozproszyć te siły i zapobiec zawaleniu się budynku. Dodatkowo lekkość płyt warstwowych EPS może zmniejszyć obciążenia sejsmiczne konstrukcji, jeszcze bardziej zwiększając jej właściwości sejsmiczne.

Odporność na wiatr

Na obszarach o dużych prędkościach wiatru moduł sprężystości płyt warstwowych EPS jest ważny dla przeciwstawienia się siłom ścinającym wywołanym wiatrem. Wiatr może wywierać znaczne siły boczne na budynek, powodując, że ściany i dach podlegają naprężeniom ścinającym. Płyty warstwowe EPS o wysokim module sprężystości mogą zapewnić niezbędną sztywność i wytrzymałość, aby przeciwstawić się tym siłom i zapobiec uszkodzeniu lub zdmuchnięciu budynku.

Czynniki wpływające na moduł ścinania płyt warstwowych EPS

Na moduł ścinania płyt warstwowych EPS może wpływać kilka czynników, w tym:

Gęstość rdzenia

Gęstość materiału rdzenia EPS ma istotny wpływ na moduł sprężystości płyty na ścinanie. Ogólnie rzecz biorąc, pianka EPS o większej gęstości ma wyższy moduł sprężystości, ponieważ ma bardziej zwartą strukturę komórkową i jest mniej podatna na odkształcenia. Jednakże zwiększenie gęstości rdzenia zwiększa również ciężar panelu, co może nie być pożądane w niektórych zastosowaniach.

Grubość i rodzaj materiału okładzinowego

Grubość i rodzaj materiałów okładzinowych może również wpływać na moduł ścinania panelu. Grubsze materiały okładzinowe i materiały o wyższym module sprężystości, takie jak metal lub włókno szklane, mogą zapewnić panelowi większą sztywność i wytrzymałość. Jednak wybór materiału okładzinowego zależy również od innych czynników, takich jak koszt, estetyka i odporność ogniowa.

Siła wiązania

Jak wspomniano wcześniej, siła wiązania pomiędzy rdzeniem a materiałami okładzinowymi ma kluczowe znaczenie dla odporności panelu na ścinanie. Silne wiązanie zapewnia efektywne przenoszenie sił ścinających pomiędzy warstwami, natomiast słabe wiązanie może prowadzić do rozwarstwienia i zmniejszenia modułu sprężystości. Na siłę wiązania mogą mieć wpływ takie czynniki, jak przygotowanie powierzchni materiałów, rodzaj użytego kleju i warunki utwardzania.

Temperatura i wilgotność

Warunki temperatury i wilgotności mogą również wpływać na moduł ścinania płyt warstwowych EPS. Pianka EPS jest wrażliwa na zmiany temperatury, a jej właściwości mechaniczne mogą znacznie zmieniać się wraz ze zmianą temperatury. W wysokich temperaturach pianka może zmięknąć i stracić swoją sztywność, natomiast w niskich temperaturach może stać się krucha i bardziej podatna na pękanie. Wilgoć może również wpływać na siłę wiązania pomiędzy rdzeniem a materiałami okładzinowymi, ponieważ wilgoć może powodować degradację kleju lub pęcznienie materiałów.

Pomiar modułu ścinania płyt warstwowych EPS

Dostępnych jest kilka metod pomiaru modułu sprężystości płyt warstwowych EPS, w tym:

Próba ścinania

Próba ścinania polega na przyłożeniu siły ścinającej do panelu i zmierzeniu powstałego naprężenia i odkształcenia ścinającego. Moduł ścinania można następnie obliczyć ze wzoru ( G = \frac{\tau}{\gamma} ). Metoda ta jest powszechnie stosowana w badaniach laboratoryjnych w celu określenia właściwości panelu na ścinanie w kontrolowanych warunkach.

Dynamiczna analiza mechaniczna (DMA)

Dynamiczna analiza mechaniczna to technika, która mierzy właściwości lepkosprężyste materiału w funkcji temperatury, częstotliwości i czasu. Poddając panel działaniu małej oscylacyjnej siły ścinającej, DMA może dostarczyć informacji o module sprężystości przy ścinaniu, współczynniku tłumienia i innych właściwościach lepkosprężystych panelu. Metoda ta jest przydatna do badania zachowania panelu w warunkach obciążenia dynamicznego, takiego jak wibracje lub zdarzenia sejsmiczne.

Badania ultradźwiękowe

Badania ultradźwiękowe to nieniszcząca metoda badań, która wykorzystuje fale dźwiękowe o wysokiej częstotliwości do wykrywania defektów wewnętrznych i pomiaru właściwości mechanicznych materiału. Mierząc prędkość fal ultradźwiękowych przechodzących przez panel, można oszacować moduł ścinania. Metoda ta jest szybka, nieinwazyjna i pozwala na badanie dużych powierzchni panelu w krótkim czasie.

Wniosek

Podsumowując, moduł sprężystości płyty warstwowej EPS jest krytyczną właściwością wpływającą na jej właściwości konstrukcyjne i przydatność do różnych zastosowań. Moduł ścinania zależy od kilku czynników, w tym właściwości materiału rdzenia, materiałów okładzinowych i wiązania między warstwami. Zrozumienie modułu sprężystości płyt warstwowych EPS jest niezbędne dla inżynierów i architektów przy projektowaniu bezpiecznych i wydajnych konstrukcji.

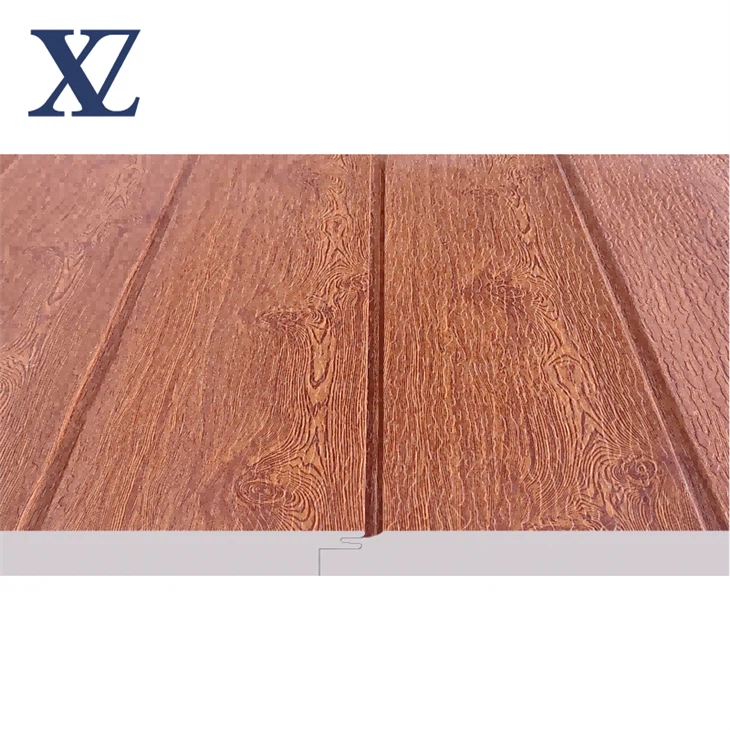

Jeśli jesteś zainteresowany zakupemPanel warstwowy z pianki EPS,Płyta warstwowa EPS o grubości 70 mm, LubPanel ścienny typu Sandwich EPS, zachęcam do kontaktu w celu uzyskania dalszych informacji. Nasz zespół ekspertów może udostępnić szczegółowe specyfikacje techniczne, próbki produktów i opcje cenowe, aby pomóc Ci podjąć świadomą decyzję. Nie możemy się doczekać współpracy z Tobą przy kolejnym projekcie.

Referencje

• Gibson, LJ i Ashby, MF (1997). Ciała stałe komórkowe: struktura i właściwości. Wydawnictwo Uniwersytetu Cambridge.
• Hansen, JM i Nielsen, poseł (2005). Struktury warstwowe: projektowanie i analiza . Prasa CRC.
• Międzynarodowy ASTM. (2017). Standardowe metody badania właściwości materiałów kompozytowych na ścinanie metodą belki z karbem w kształcie litery V. ASTM D5379/D5379M-17.
